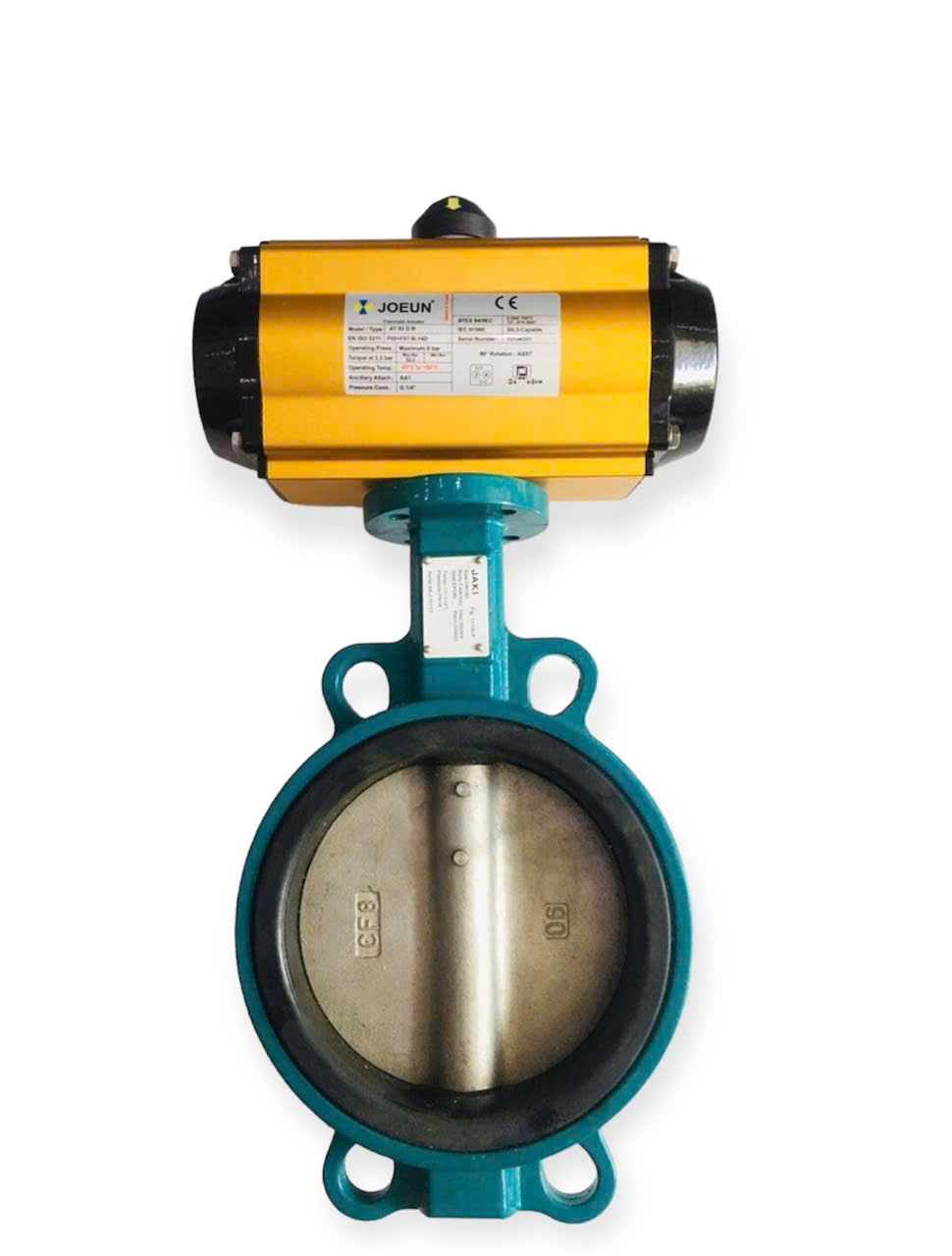

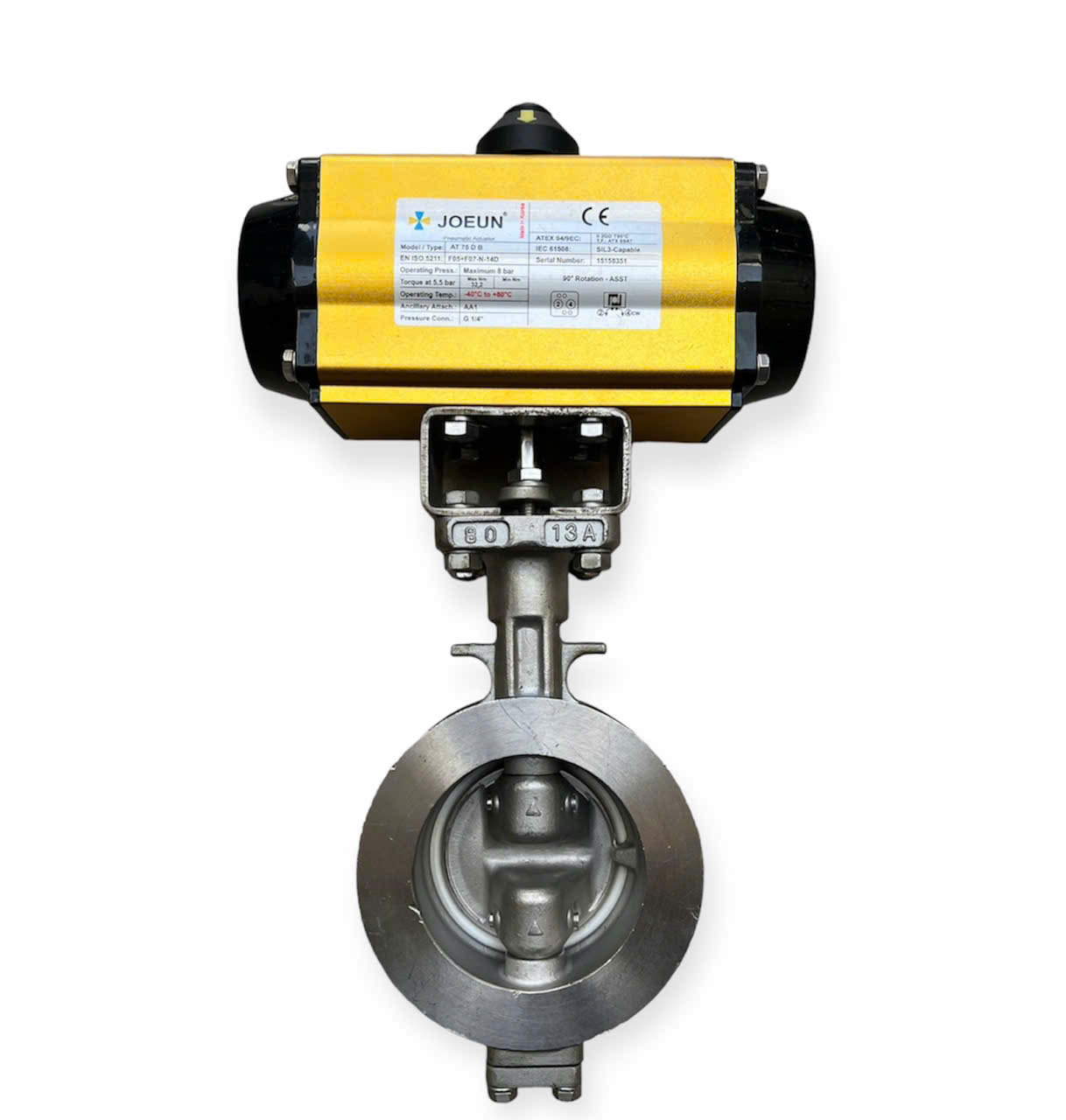

VAN BƯỚM JAKI KHÍ NÉN ĐIỀU KHIỂN TUYẾN TÍNH
Thông số kỹ thuật
Chất liệu: Gang, Nhựa, Inox, Thép
Đường kính: DN50 – DN1000
Áp suất làm việc: 16bar, 25bar
Kiểu điều khiển: On/ Off, Tuyến tính
Áp suất khí nén: 2 bar – 8 bar
Thời gian đóng mở: 1s – 2s
Kiểu kết nối: Có mặt bích, Wafer kẹp
Nhiệt độ làm việc: -5 đến 180 độ C
Mặt bích tiêu chuẩn: JIS, BS, DIN, ANSI
Xuất xứ: Hàn Quốc, Trung Quốc, Đài Loan
Bảo hành: 15 tháng
Liên hệ: 09 78671212
Van bướm Jaki (JAKI) dòng khí nén điều khiển tuyến tính được ưa chuộng nhờ khả năng đóng mở nhanh, độ kín khít cao và phù hợp với hệ thống đường ống nước, hóa chất, thực phẩm... Bài viết này sẽ cung cấp thông tin chi tiết về các cỡ van từ DN50 đến DN300.
Thương hiệu: JAKI (Thương hiệu nội địa chất lượng cao, thường được so sánh với các thương hiệu Hàn Quốc hoặc Đài Loan).
Dòng sản phẩm: Van bướm điều khiển khí nén (Bộ điều khiển piston tuyến tính).
Phạm vi kích thước:
Nhỏ: DN50, DN65
Trung bình: DN80, DN100, DN125
Lớn: DN150, DN200, DN250, DN300
Vật liệu tiêu chuẩn: Thân gang (GG25/ GGG40), Đĩa gang/Inox 304, Gioăng cao su EPDM/Viton.
Điểm đặc biệt của dòng van này là sử dụng bộ điều khiển khí nén dạng piston tuyến tính (Linear Actuator) thay vì dạng rack & pinion góc quay truyền thống.
Nguyên lý: Khí nén đẩy piston chuyển động tịnh tiến (lên/xuống), thông qua cơ cấu bánh răng thanh răng để biến thành chuyển động quay 90 độ của đĩa van.
Ưu điểm: Lực đóng cắt lớn, hoạt động ổn định trong môi trường tần suất cao.
Phạm vi áp suất khí nén: Thường dùng 4 - 8 kgf/cm².
Cung cấp bảng dữ liệu chi tiết cho từng kích thước (DN50 đến DN300) là nội dung cốt lõi.
| Kích thước (mm) | Kết nối (Tiêu chuẩn) | Chiều dài thân L (mm) | Trọng lượng (kg) tham khảo (Chưa tính bộ điều khiển) |
|---|---|---|---|
| DN50 | PN10/16, JIS 10K | 43 | ~ 4 - 5 |
| DN65 | PN10/16, JIS 10K | 46 | ~ 5 - 6 |
| DN80 | PN10/16, JIS 10K | 46 | ~ 6 - 7 |
| DN100 | PN10/16, JIS 10K | 52 | ~ 8 - 10 |
| DN125 | PN10/16, JIS 10K | 56 | ~ 12 - 15 |
| DN150 | PN10/16, JIS 10K | 56 | ~ 15 - 18 |
| DN200 | PN10/16, JIS 10K | 60 | ~ 22 - 25 |
| DN250 | PN10, JIS 10K | 68 | ~ 35 - 40 |
| DN300 | PN10, JIS 10K | 78 | ~ 45 - 55 |
(Lưu ý: Trọng lượng có thể thay đổi tùy theo phiên bản thân gang dài hay ngắn và vật liệu đĩa).
DN50 - DN80: Dùng cho nhánh ống phụ, hệ thống làm mát nhỏ, áp lực thấp.
DN100 - DN150: Dùng cho ống chính cấp nước tòa nhà, xử lý nước thải quy mô vừa.
DN200 - DN300: Dùng cho ống chính của trạm bơm, nhà máy thủy điện, nhà máy xi măng, hệ thống làm nguội công nghiệp quy mô lớn.
EPDM (Màu đen): Chịu nước, nhiệt độ thường lên tới 80°C, dùng cho nước sinh hoạt, nước thải.
Viton (FKM - Màu xanh): Chịu hóa chất nhẹ, nhiệt độ cao lên 160°C, dùng cho hệ thống dầu, hóa chất loãng.

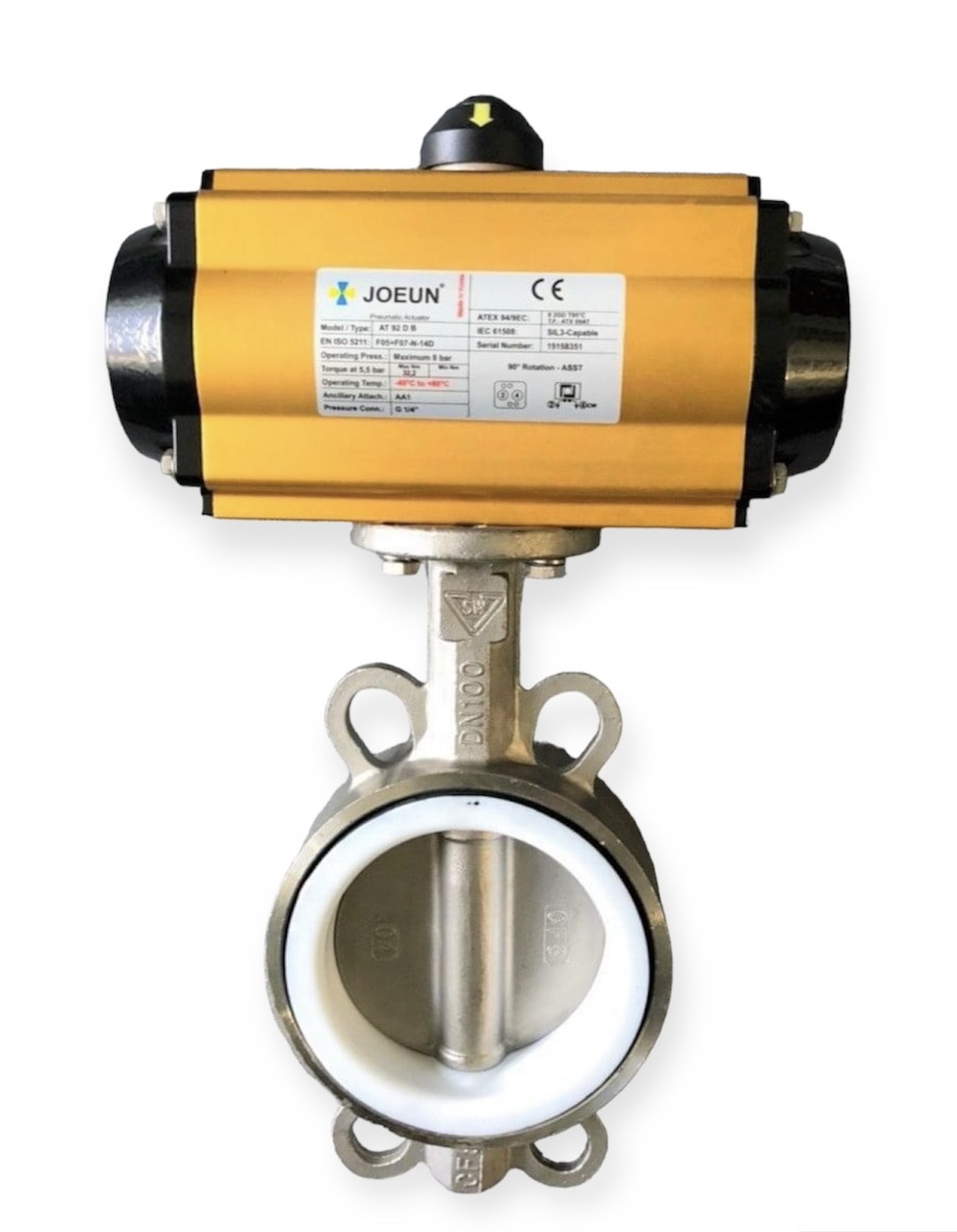

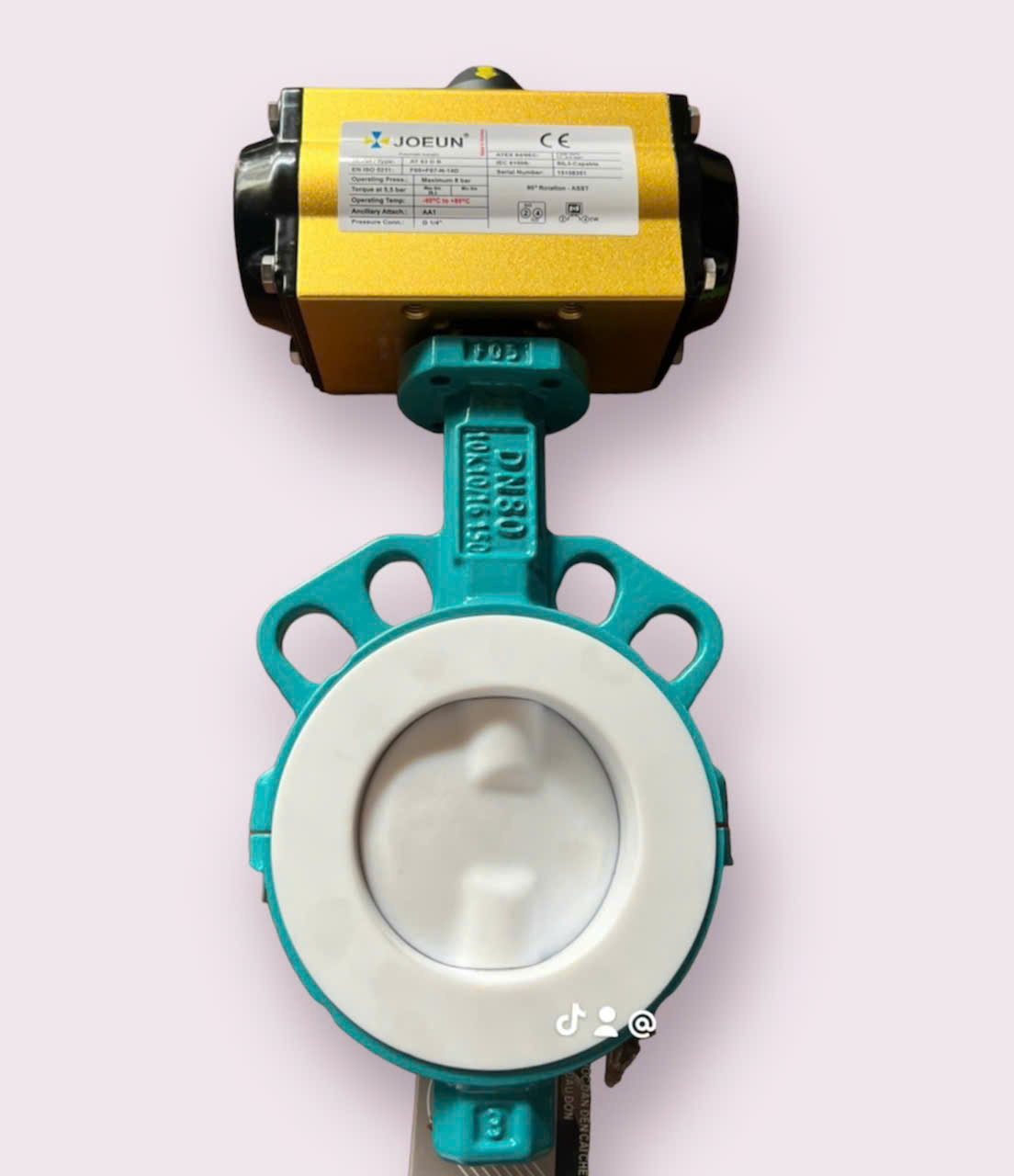

PTFE (Teflon): Chịu hóa chất mạnh (acid, kiềm), nhưng lực đóng cắt cần lớn hơn do ma sát thấp.
Ví dụ: JAKI - BS - DN100 - EPDM - Piston
Ý nghĩa: Thương hiệu Jaki, Van bướm (Butterfly Valve), cỡ 100mm, gioăng EPDM, điều khiển Piston khí nén.
Cam kết chính hãng: 100% sản phẩm Jaki nguyên đai nguyên kiện.
Đa dạng kết nối: Cung cấp đủ mặt bích tiêu chuẩn JIS (Nhật), PN10/16 (Châu Âu), ANSI (Mỹ) để lắp vào nhiều hệ thống hiện có.
Kỹ thuật tay nghề cao: Hỗ trợ lắp đặt bộ điều khiển tuyến tính, đấu nối van điện từ (solenoid) để điều khiển tự động.
Bảo hành chu đáo: Chính sách bảo hành lên đến 12 tháng cho thân van và 6 tháng cho bộ điều khiển khí nén.
1. Van bướm Jaki DN250 và DN300 có cần bộ điều khiển khí nén đặc biệt không?
Có. Với đường kính lớn, áp suất môi trường trong ống cao, bạn cần bộ piston khí nén có đường kính xi lanh lớn (ví dụ 125mm hoặc 160mm) để sinh ra đủ lực mở van. Tại Vankimphat, chúng tôi sẽ tính toán cụ thể moment xoắn cho từng tải trọng.
2. Làm thế nào để điều khiển van bướm khí nén từ xa?
Khách hàng có thể lắp thêm van điện từ (solenoid valve) 5/2 hoặc 4/2 (24V, 220V) gắn trực tiếp lên đầu bộ điều khiển để nhận tín hiệu điện từ tủ PLC hoặc công tắc.
3. Sự khác biệt giữa van bướm Jaki và các thương hiệu Hàn Quốc (APL, HKC) là gì?
Về mặt thông số kỹ thuật và độ bền, Jaki được sản xuất trên dây chuyền công nghệ hiện đại, đạt tiêu chuẩn tương đương hàng Hàn Quốc nhưng có giá thành cạnh tranh hơn, phù hợp với các dự án yêu cầu tối ưu chi phí đầu tư.
4. Lắp đặt van bướm khí nén DN125 có cần bu lông xuyên không?
Có. Các cỡ van từ DN50 đến DN300 đều sử dụng kết nối mặt bích. Bạn cần chuẩn bị bu lông, long đền và gioăng phẳng (nếu cần) để kẹp chặt van giữa 2 mặt bích ống.
Van bướm Jaki khí nén điều khiển tuyến tính là giải pháp đóng cắt tự động hiệu quả kinh tế cho hệ thống ống từ DN50 đến DN300. Liên hệ ngay với VANKIMPHAT.COM để được tư vấn lựa chọn đúng áp suất, chất liệu gioăng và bộ điều khiển phù hợp nhất cho công trình của bạn.
