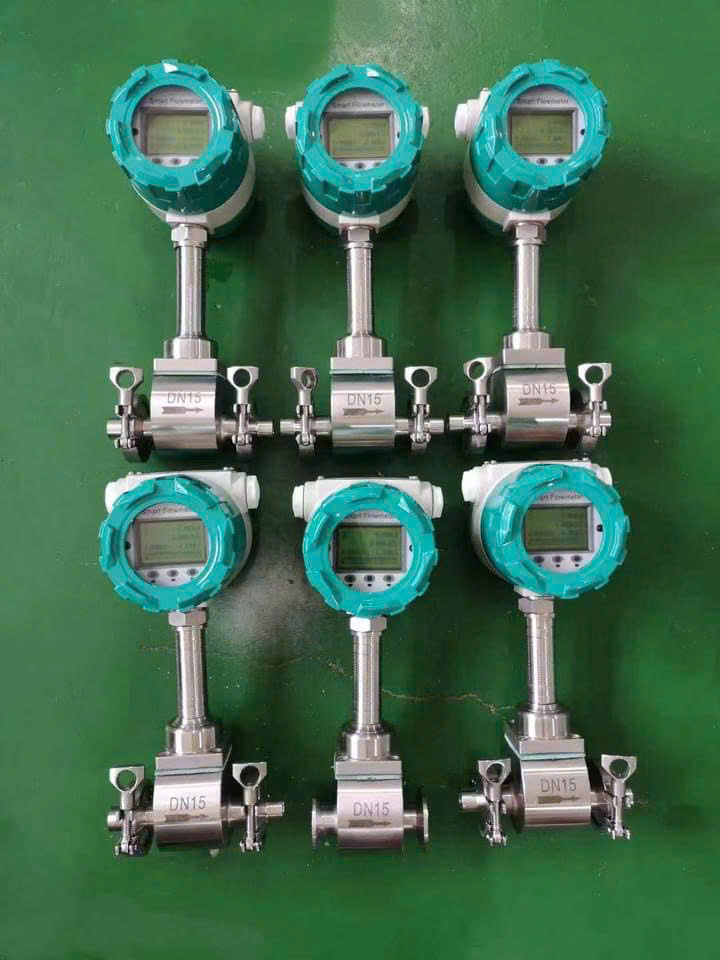

ĐỒNG HỒ ĐO LƯU LƯỢNG HƠI INOX 304 BÃO HÒA
Thông số kỹ thuật của đồng hồ đo lưu lượng hơi nóng
Đường kính thân đồng hồ: 1/2” – 40” icnh
Môi trường làm việc: Hơi nước bão hòa, hơi nóng quá nhiệt, không khí, khí tự nhiên, N2, khí hoá học, chất lỏng đa dụng.
Chất liệu thân đồng hồ: inox 304, inox 316.
Nhiệt độ vận hành: – 40 độ C ~ 400 độ C
Áp lực chịu tải: PN16, PN25, PN40, PN63
Dải đo: Hơi 3-90m/s, Lỏng 0,27-9m/s, Khí 3-80m/s
Khoảng tỷ lệ: 1:8-1:30, 1:8-1:40
Cấp độ chính xác: 1.0%, 1.5%
Thông số Reynolds: 2*104 ~ 7*106
Độ rung tối đa cho phép: Lugb < 0.2g
Tiêu chuẩn thiết kế chống cháy nổ: IP65 ExiallCT6 Ga
Độ ẩm chịu tải thiết bị: < 5% ~ 93%
Dòng điện vận hành: 12V, 24V, 110V, 220V, Pin 3.6V
Tín hiệu Analog 4-20mA
Nguồn gốc: Đài Loan, Trung Quốc, Nhật Bản, Hàn Quốc
Đồng hồ đo lưu lượng hơi bão hòa Inox 304 là thiết bị chuyên dụng để đo lường chính xác tốc độ dòng chảy và lưu lượng của hơi nước trong trạng thái bão hòa. Đây là thiết bị không thể thiếu trong các hệ thống công nghiệp hiện đại, nơi mà việc kiểm soát năng lượng và nguyên liệu đóng vai trò sống còn đối với hiệu quả sản xuất.
Hơi bão hòa là trạng thái hơi nước tồn tại trong điều kiện cân bằng nhiệt động với nước lỏng ở cùng một áp suất và nhiệt độ. Nói một cách dễ hiểu, đây là loại hơi chưa trở thành hơi quá nhiệt nhưng cũng không bị ngưng tụ thành nước. Đặc tính này khiến việc đo lường trở nên phức tạp hơn so với chất lỏng thông thường, đòi hỏi các thiết bị đo lường phải có độ chính xác cao và khả năng chịu được điều kiện khắc nghiệt .
Tại Vankimphat.com, chúng tôi cung cấp các dòng đồng hồ đo lưu lượng hơi bão hòa được chế tạo từ chất liệu Inox 304 cao cấp, với nhiều mức kích thước từ DN15 đến DN600, đáp ứng mọi nhu cầu của khách hàng từ các nhà máy nhỏ đến các khu công nghiệp lớn.
Trong bối cảnh giá năng lượng ngày càng leo thang, việc quản lý và tối ưu hóa hiệu suất sử dụng năng lượng (đặc biệt là hơi nước) là một bài toán sống còn đối với doanh nghiệp sản xuất. Hệ thống hơi thường được ví như "mạch máu" của nhà máy – nếu không được kiểm soát chính xác, doanh nghiệp sẽ đối mặt với lãng phí lớn .
Dưới đây là những lý do chi tiết tại sao doanh nghiệp của bạn bắt buộc phải đầu tư vào đồng hồ đo lưu lượng hơi bão hòa:
Kiểm soát chi phí năng lượng: Xác định chính xác lượng hơi tiêu thụ của từng thiết bị (máy sấy, nồi hấp, gia nhiệt...) để phân bổ chi phí sản xuất hợp lý. Nếu không có đồng hồ, doanh nghiệp sẽ không thể biết "tiền điện đốt lò đã đi đâu" .
Phát hiện rò rỉ và tổn thất: Một lỗ thủng nhỏ trên đường ống hơi có thể gây tốn kém hàng trăm triệu đồng mỗi năm. Đồng hồ đo lưu lượng giúp phát hiện sự chênh lệch giữa sản lượng và tiêu thụ, cảnh báo các sự cố rò rỉ kịp thời .
Đảm bảo chất lượng sản phẩm: Trong các ngành như dệt nhuộm, thực phẩm hoặc dược phẩm, nhiệt độ và áp suất hơi cần ổn định. Lưu lượng hơi không ổn định sẽ ảnh hưởng trực tiếp đến chất lượng mẻ sản xuất .
Tối ưu hóa vận hành nồi hơi: Bằng cách đo lưu lượng hơi đầu ra, người vận hành có thể điều chỉnh công suất đốt phù hợp với nhu cầu tải thực tế, tránh tình trạng "chạy non tải" hoặc "quá tải" gây lãng phí nhiên liệu .

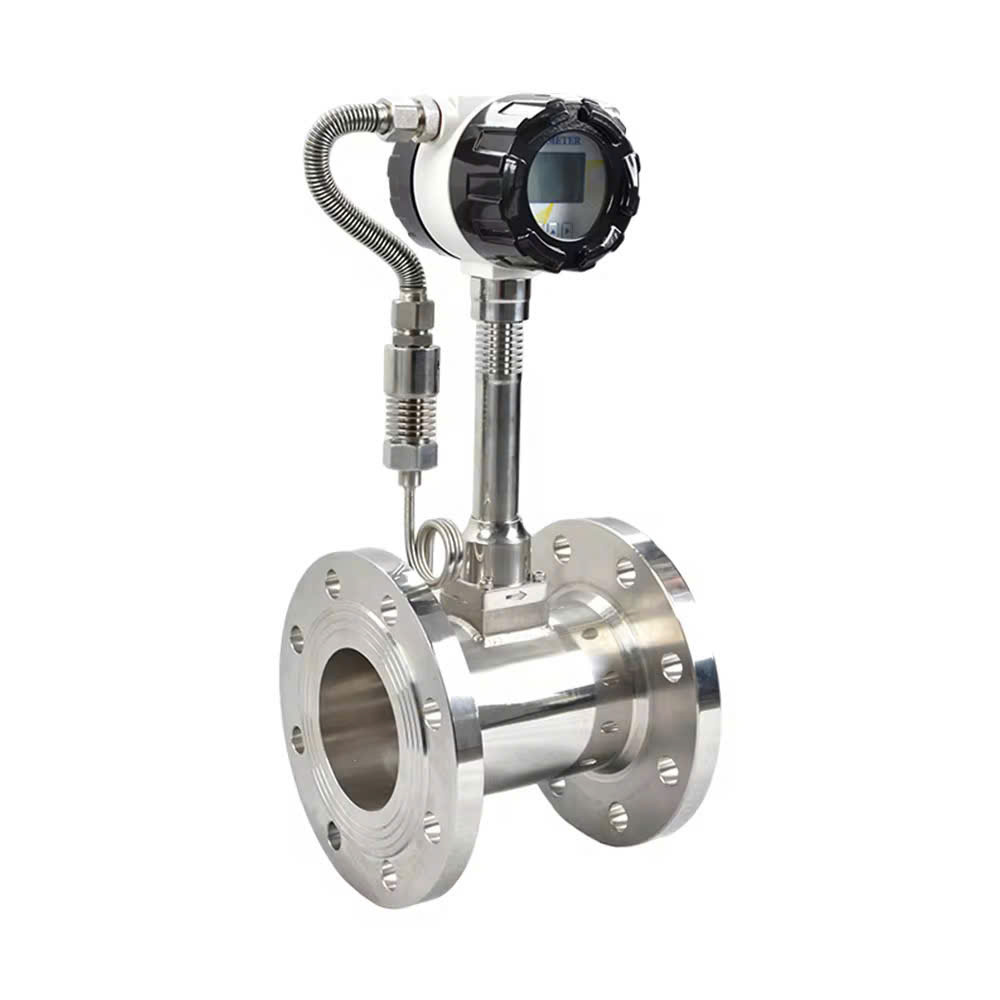

Một chiếc đồng hồ đo lưu lượng hơi bão hòa (thường là dòng Vortex) có cấu tạo được tối ưu hóa để chịu được áp lực và nhiệt độ cao .
Thân đồng hồ là bộ phận tiếp xúc trực tiếp với dòng hơi nóng.
Vật liệu: Inox 304 (Thép không gỉ 304). Đây là chuẩn mực cho các ứng dụng hơi công nghiệp nhờ khả năng chống oxy hóa ở nhiệt độ cao và chống ăn mòn hóa học.
Cấu trúc: Dạng ống tròn ruột thẳng, không có vật cản (trừ thanh chắn gây xoáy), đảm bảo tổn thất áp suất là tối thiểu .
Kết nối: Thường là tiêu chuẩn mặt bích DIN (PN16, PN25, PN40) hoặc JIS, giúp dễ dàng tháo lắp, bảo trì hệ thống.
Nằm bên trong thân đồng hồ, thường được làm từ Inox 316L (có khả năng chống ăn mòn cao cấp hơn Inox 304). Bộ phận này có hình trụ tam giác hoặc đặc biệt, có nhiệm vụ tạo ra các vòng xoáy Karman khi dòng hơi đi qua .
Chất liệu: Thường là Inox 316L.
Chức năng: Phát hiện tần số xoáy (dạng áp điện hoặc điện dung) và truyền tín hiệu về bộ xử lý. Cảm biến được cách ly với môi trường hơi nóng để đảm bảo độ bền .
Vỏ bảo vệ: Hợp kim nhôm đúc, sơn phủ Epoxy chống ăn mòn, đạt tiêu chuẩn chống bụi/nước IP65 hoặc IP67 (có thể lắp đặt ngoài trời) .
Màn hình: LCD hiển thị kép, có đèn nền, hiển thị đồng thời Lưu lượng tức thời (m³/h, kg/h) và Lưu lượng tổng (tích lũy).
Cổng đấu nối: Cho phép xuất tín hiệu Analog 4-20mA, xung (Pulse) hoặc truyền thông RS485 Modbus .
Hiện nay, công nghệ Vortex (Hiệu ứng xoáy) được coi là "tiêu chuẩn vàng" cho đo lưu lượng hơi bão hòa bởi độ chính xác và khả năng chịu nhiệt vượt trội.
Nguyên lý hoạt động chi tiết như sau :
Tạo xoáy: Khi dòng hơi bão hòa đi qua thanh chắn hình tam giác (Bluff Body) được đặt chính giữa đường ống, nó không thể đi thẳng mà buộc phải tách ra hai bên.
Hiện tượng xoáy Karman: Tại phía sau thanh chắn, các dòng chảy này xoắn lại và tạo thành các cặp xoáy luân phiên bên này và bên kia. Điều kỳ diệu là tần số tạo ra xoáy này tỷ lệ thuận trực tiếp với vận tốc của dòng hơi.
Đếm tần số: Cảm biến áp điện (hoặc điện dung) được đặt ngay sau thanh chắn sẽ "đếm" số lần xoáy xuất hiện trong một giây.
Tính toán lưu lượng: Bộ vi xử lý trong đồng hồ nhận tần số này, nhân với tiết diện mặt cắt của ống (đã được lập trình sẵn), từ đó tính ra Lưu lượng thể tích (m³/s). Kết hợp với mật độ của hơi ở điều kiện hiện tại, cho ra Lưu lượng khối lượng (kg/s) .
So sánh nhanh: Khác với đồng hồ tuabin cơ học, đồng hồ Vortex KHÔNG có cánh quạt trong dòng chảy. Điều này giúp nó không bị kẹt bởi cặn bẩn hoặc nước ngưng – một lợi thế cực lớn khi đo hơi .
Dưới đây là bảng thông số chuẩn cho dòng đồng hồ đo lưu lượng hơi bão hòa Inox 304 đang được phân phối bởi Vankimphat.com, tổng hợp từ các tiêu chuẩn kỹ thuật phổ biến :
| Thông số | Chi tiết (Đặc điểm nổi bật) |
|---|---|
| Tên sản phẩm | Đồng hồ đo lưu lượng hơi bão hòa (Steam Flow Meter) |
| Công nghệ đo | Vortex (Đo xoáy) - Hiệu ứng Karman |
| Kích thước (DN) | DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600 |
| Vật liệu thân | Inox 304 (Thép không gỉ) |
| Vật liệu cảm biến/Cánh | Inox 316L |
| Kết nối | Mặt bích (Tiêu chuẩn DIN PN16, PN25, PN40, JIS10K, ANSI 150LB) hoặc nối ren (cho size nhỏ) |
| Dải nhiệt độ | -40°C ~ 350°C (Có model chịu được 400°C) |
| Dải áp suất | PN16 (1.6Mpa) ~ PN64 (6.4Mpa) tùy chọn |
| Độ chính xác | ± 1.0% (Hơi), ± 1.5% (Khí) - Rất cao |
| Dải đo vận tốc | Hơi/Khí: 3 m/s ~ 90 m/s |
| Ngõ ra tín hiệu | 4-20mA (Analog), Pulse (Xung), RS485 (Modbus) tùy chọn |
| Màn hình | LCD (Tích lũy tổng và hiển thị tức thời) - Dạng liền thân hoặc rời |
| Nguồn điện | 24VDC, 220VAC hoặc Pin 3.6V (dạng không cấp điện) |
| Cấp bảo vệ | IP65, IP66, IP67 |
| Tiêu chuẩn an toàn (tùy chọn) | Chống cháy nổ ExiallCT6 Ga |
| Bảo hành | 12 - 18 tháng |
Mặc dù Vortex đang thống trị thị trường, có nhiều hơn một cách để đo hơi. Dưới đây là bảng so sánh các dòng chính để bạn có cái nhìn tổng quan:
| Loại / Công nghệ | Nguyên lý cốt lõi | Ưu điểm | Nhược điểm | Khuyến nghị sử dụng |
|---|---|---|---|---|
| Vortex (Xoáy) | Đếm tần số xoáy sau vật cản | - Không có bộ phận chuyển động - Chịu nhiệt, áp cao cực tốt - Độ chính xác ổn định |
- Không hoạt động tốt ở lưu lượng quá thấp - Cần đoạn ống thẳng dài |
LỰA CHỌN SỐ 1 cho hơi bão hòa/ quá nhiệt |

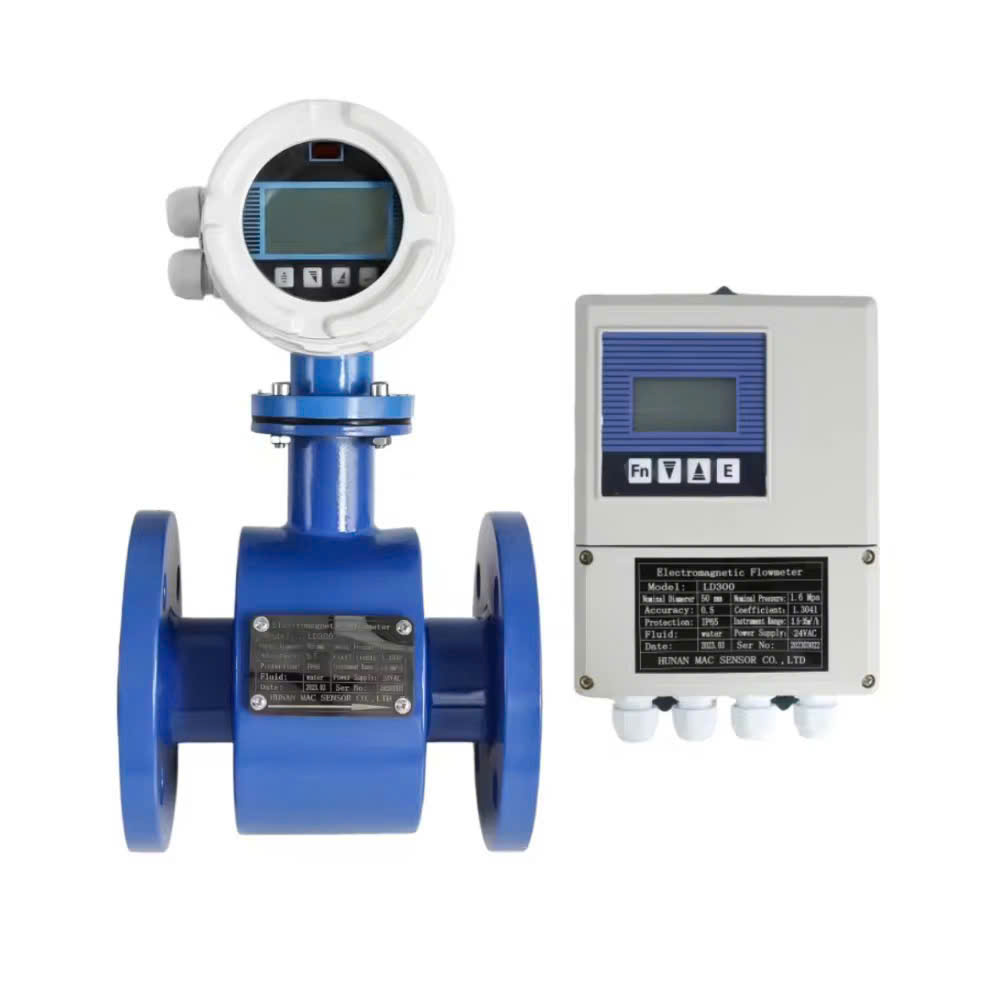

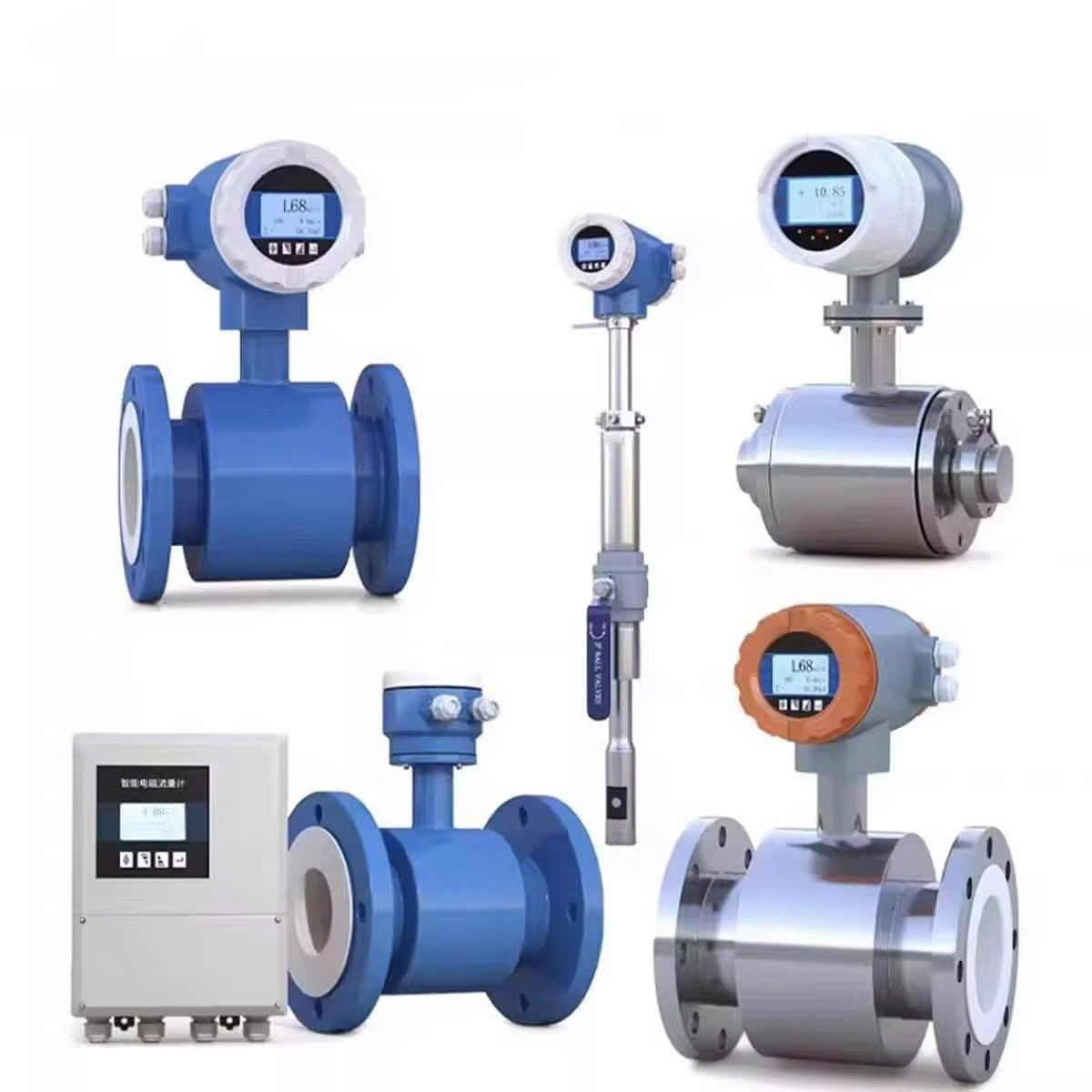

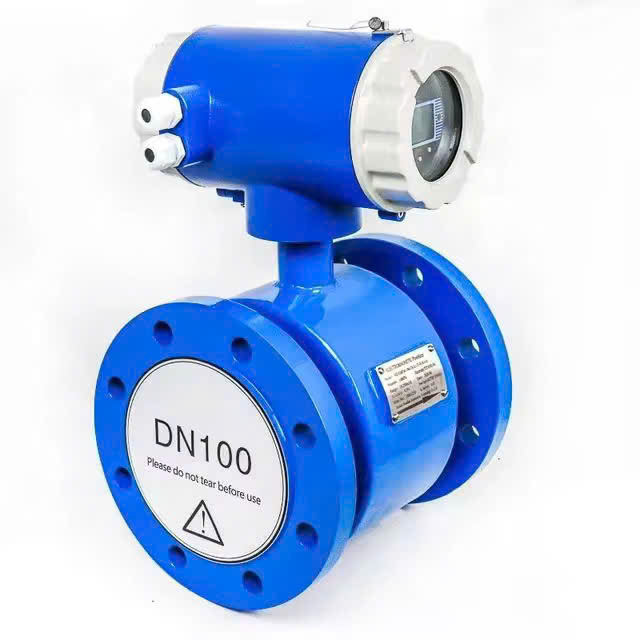

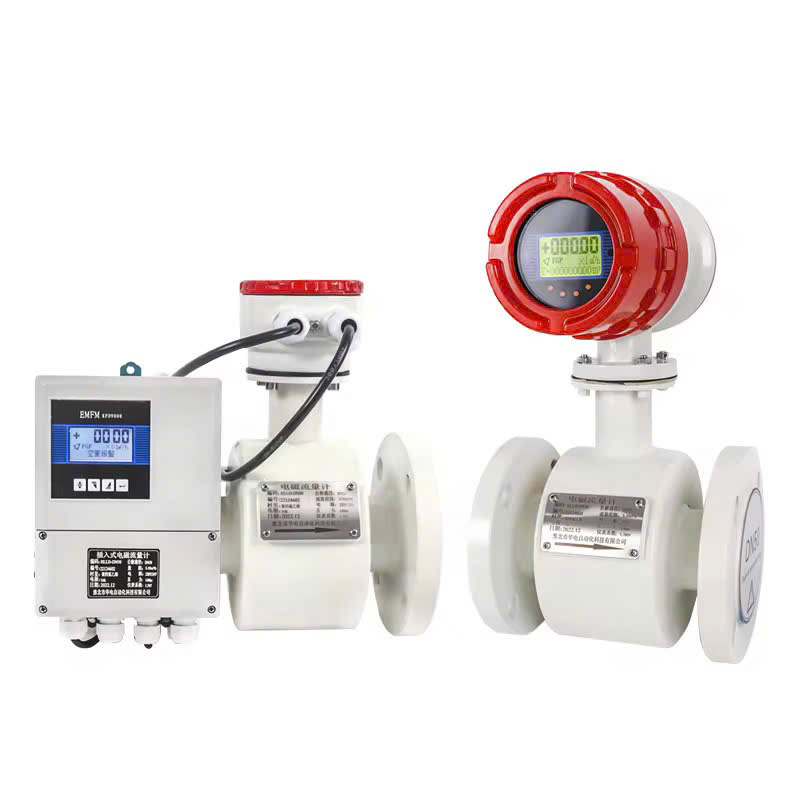

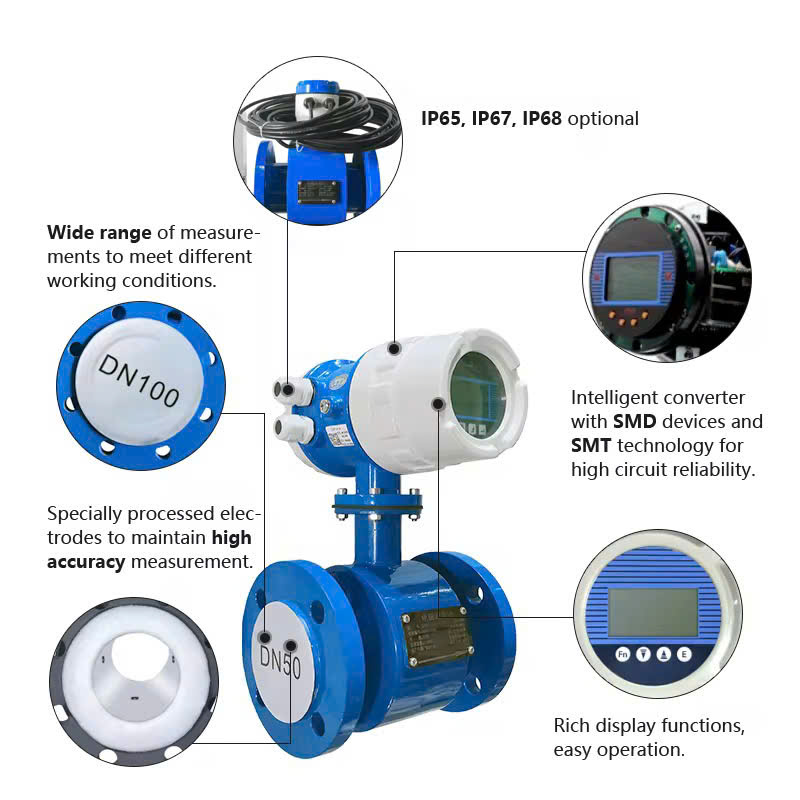

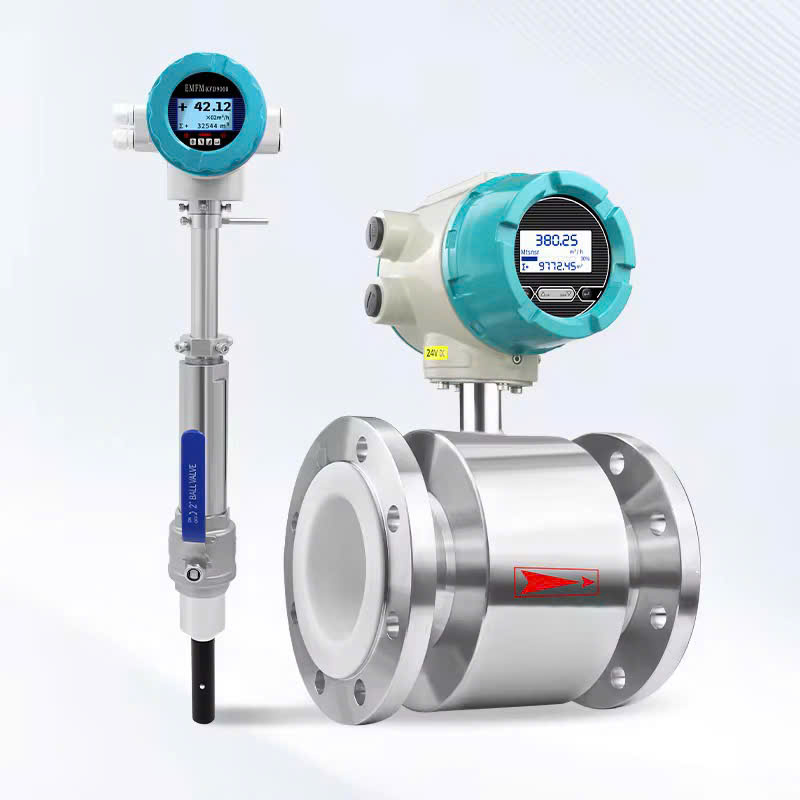

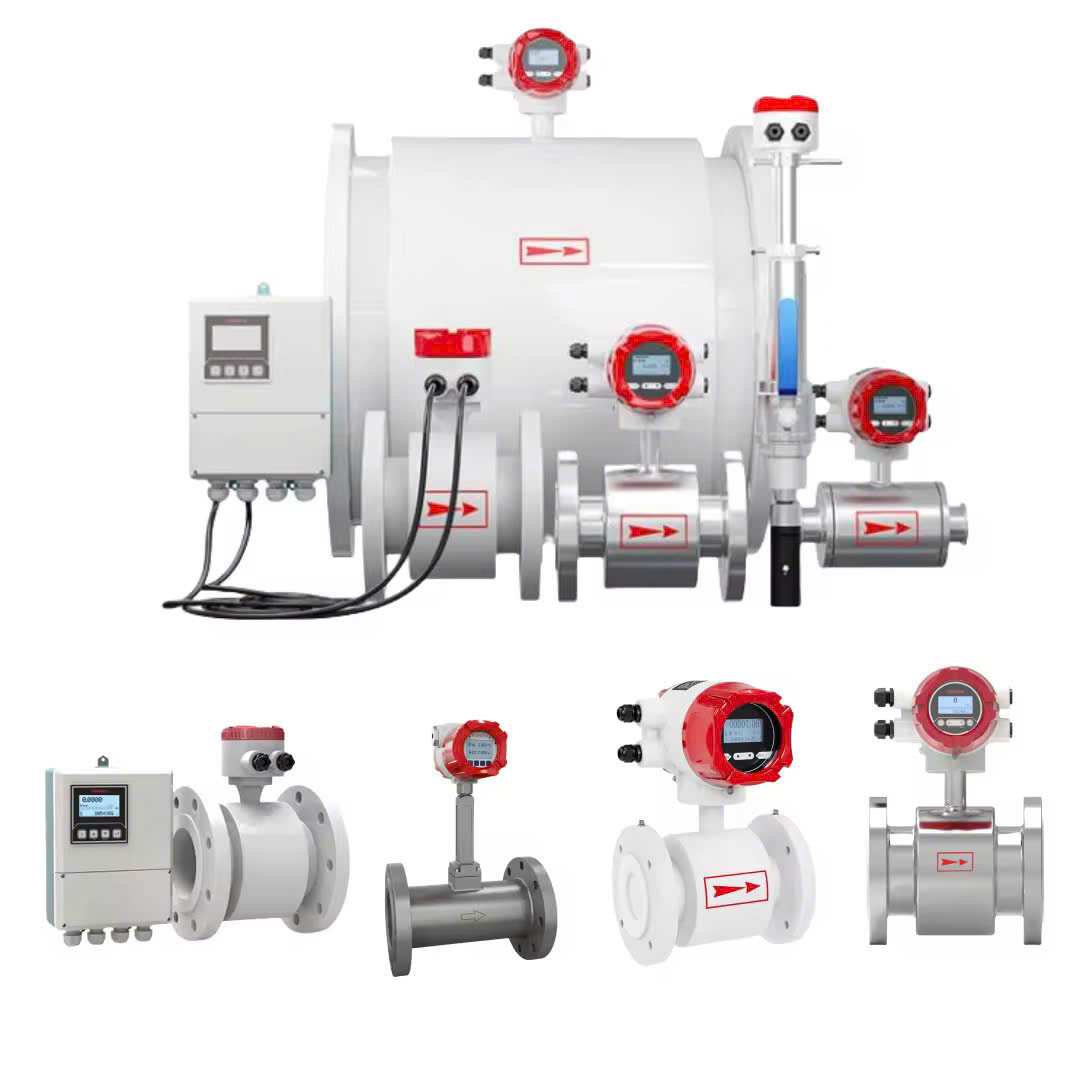

| Điện từ (Electromagnetic) | Định luật Faraday (Điện áp cảm ứng) | - Siêu chính xác (±0.5%) - Không cản trở dòng chảy |
- Chỉ đo được chất lỏng dẫn điện - Không thể đo hơi |
Dùng cho nước ngưng |

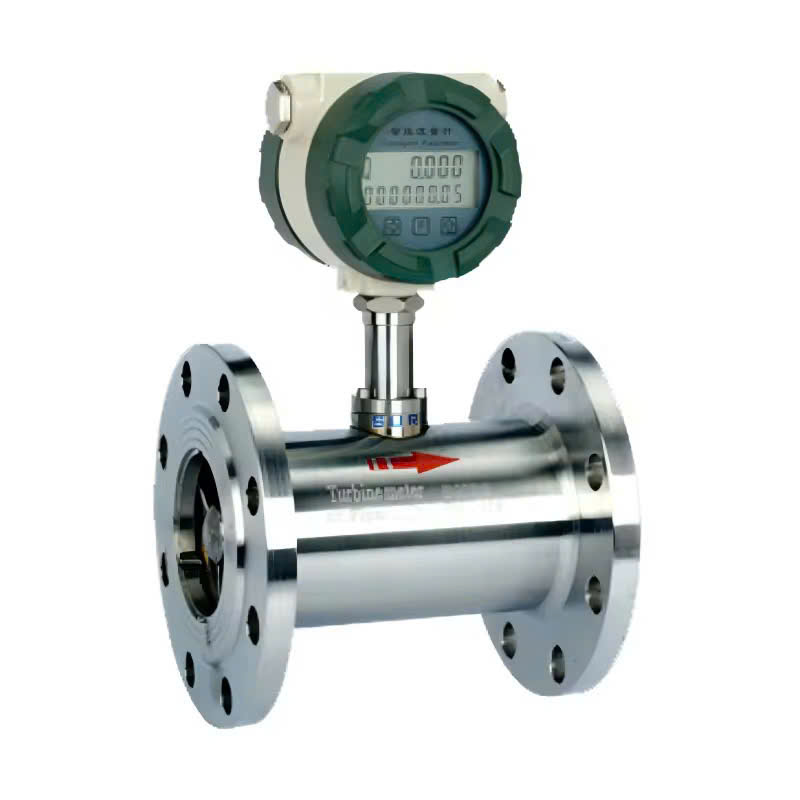

| Tuabin (Turbine) | Cánh quạt quay trong dòng chảy | - Chi phí thấp - Dễ lắp đặt |
- Ma sát cơ học gây hỏng nhanh trong môi trường hơi - Bị kẹt bởi nước và cặn |
Không khuyến khích cho hơi nóng (dễ hỏng) |
| Chênh áp - DP (Orifice, Venturi) | Đo độ giảm áp qua màng chắn | - Thiết kế đơn giản, không cần điện | - Gây tổn thất áp suất lớn - Dải đo hẹp - Dễ bị mòn |
Ứng dụng cũ, nơi không yêu cầu độ chính xác cao |
Kết luận từ bảng trên: Nếu bạn đang tìm hiểu về "Đồng hồ đo lưu lượng hơi", hãy tập trung vào dòng Vortex Inox 304.
Tại Sao Các Kỹ Sư Hàng Đầu Lại Chọn Đồng Hồ Vortex Inox 304 Của Vankimphat?
Đo lường không tiếp xúc: Không có bộ phận nào chạm vào dòng chảy ngoài thanh chắn, đồng nghĩa với việc không có hao mòn cơ khí. Tuổi thọ của đồng hồ gần như bằng tuổi thọ của đường ống .
Bù nhiệt & áp thông minh: Đặc biệt với hơi bão hòa, mật độ thay đổi liên tục theo nhiệt độ. Những mẫu đồng hồ cao cấp có cảm biến bù nhiệt (PT100) để tự động quy đổi ra lưu lượng khối lượng (kg hoặc tấn), không phải thể tích (m³) – đây chính là thứ bạn cần để tính doanh thu .
Chịu rung & sốc nhiệt: Đường ống hơi thường rung lắc khi mở van, hiện tượng búa nước (Water Hammer) có thể phá hủy đồng hồ cơ. Đồng hồ Vortex với thiết kế cảm biến điện dung thế hệ mới (như dòng RIELS - Ý) hoàn toàn miễn nhiễm với rung động .
Hiển thị lưu lượng và tổng đa dạng: Đáp ứng mọi nhu cầu cua khách hàng khi xem tại chỗ và kết nối về trung tâm.
Sản phẩm của Vankimphat có mặt trong hầu hết các nhà máy sử dụng năng lượng hơi trên toàn quốc:
Ngành Dệt may & Nhuộm: Mỗi máy dập, máy nhuộm, máy sấy hồng ngoại đều cần hơi để cố định màu và làm khô. Đồng hồ đo giúp tính giá thành gia công cho từng đơn hàng .
Ngành Chế biến thực phẩm & Đồ uống: Sử dụng hơi để thanh trùng (tiệt trùng) chai lọ, nấu bia, sấy thực phẩm. Yêu cầu vệ sinh an toàn thực phẩm, Inox 304 là bắt buộc .
Ngành Giấy & Bột giấy: Cần một lượng lớn hơi để làm khô cuộn giấy thành phẩm. Kiểm soát lưu lượng giúp tối ưu hàm ẩm của giấy .
Các nhà máy hóa chất & Dược phẩm: Sử dụng hơi để gia nhiệt lò phản ứng (Reactor) và sấy khô nguyên liệu. Đòi hỏi độ chính xác cao để kiểm soát phản ứng hóa học .
Nhiệt điện & Luyện kim: Hơi được dùng để chạy tua-bin hoặc gia nhiệt luyện kim.
Việc chọn sai size đồng hồ (quá to hoặc quá nhỏ) sẽ dẫn đến sai số rất lớn. Để chọn đúng sản phẩm cho hệ thống, bạn cần trả lời 3 câu hỏi sau:
Đường kính ống hơi hiện tại là bao nhiêu? (Ví dụ: DN50, DN100)
Lưu lượng sử dụng là bao nhiêu? (VD: 500 kg/h hay 5 tấn/h)
Nhiệt độ và áp suất vận hành trong ống là bao nhiêu?
Dưới đây là bảng chọn nhanh dòng Vortex (hãy tham khảo với kỹ thuật viên để có thông số chính xác nhất):
| Size ống (DN) | Lưu lượng đo được - Hơi bão hòa (kg/h) | Tốc độ dòng tối ưu | Kết nối |
|---|---|---|---|
| DN25 | 50 ~ 2,000 | (v = 20~40 m/s) | Ren / Mặt bích |
| DN40 | 250 ~ 5,000 | (v = 20~40 m/s) | Mặt bích |
| DN50 | 500 ~ 10,000 | (v = 20~40 m/s) | Mặt bích |
| DN80 | 2,000 ~ 25,000 | (v = 20~40 m/s) | Mặt bích |
| DN100 | 4,000 ~ 50,000 | (v = 20~40 m/s) | Mặt bích |
| DN150 | 10,000 ~ 120,000 | (v = 20~40 m/s) | Mặt bích |
Lưu ý: Nếu lưu lượng hơi của bạn quá nhỏ so với size ống (công suất sử dụng thấp), bạn nên lắp thu nhỏ đoạn ống (Reducer) để lắp đồng hồ size nhỏ hơn, đảm bảo đủ lưu lượng tác động vào cảm biến .
Việc lắp đặt đồng hồ đo hơi đúng cách sẽ quyết định 50% độ bền và độ chính xác. Bạn cần tuân thủ nghiêm ngặt các "Quy tắc vàng" từ nhà sản xuất :
Luôn đặt đồng hồ tại vị trí có dòng chảy tầng (ổn định).
Đoạn trước (Upstream): Tối thiểu 10D (10 lần đường kính ống) so với van, cút, chữ T.
Đoạn sau (Downstream): Tối thiểu 5D.
=> Ví dụ: Ống DN50 cần có 50cm ống thẳng phía trước đồng hồ.
Trên thân đồng hồ có in mũi tên chỉ hướng. Hãy lắp đúng chiều mũi tên trùng với chiều chảy của hơi.
Siết bulong mặt bích đều lực, chéo cân. Không để rò rỉ hơi nóng ở các gioăng làm ảnh hưởng đến bộ điện tử bên trên.
Mặc dù đồng hồ Vortex chịu rung tốt, tốt nhất bạn nên lắp nó cách xa máy bơm piston hoặc các thiết bị rung động cơ học mạnh.
Đồng hồ đo hơi cần được lắp đặt ở vị trí ống nằm ngang. Hơi nước có độ ẩm cao sẽ tạo ra nước ngưng, cần lắp thêm Bẫy hơi (Steam Trap) ngay phía trước đồng hồ để đảm bảo chỉ có hơi (không có nước) đi qua đồng hồ.
Đồng hồ Inox 304 là thiết bị "lười" nhất trong hệ thống vì hầu như không cần bảo trì. Tuy nhiên, nếu gặp vấn đề, bảng dưới đây sẽ giúp bạn:
| Hiện tượng | Nguyên nhân có thể | Cách khắc phục (Troubleshooting) |
|---|---|---|
| Màn hình không sáng | Mất nguồn điện 24VDC/ Pin hết | Kiểm tra nguồn cấp vào board mạch; Thay pin (nếu loại pin) |
| Giá trị hiển thị cao bất thường | Rung động cơ học từ đường ống | Tăng cường chân đỡ ống, fix cứng đường ống |
| Giá trị bằng 0 khi đang có hơi | Hỏng cảm biến do búa nước Cài đặt sai thông số |
Cắt nguồn, khởi động lại. Kiểm tra kết nối cáp Sensor. |
| Sai số lớn, nhảy loạn xạ | Rò rỉ hơi qua mặt bích Có nước ngưng đọng trong ống |
Kiểm tra và xiết lại bulong; Lắp bẫy hơi xả nước |
| Tổng (Totalizer) không chạy | Cấu hình sai | Kiểm tra lại tham số K-Factor trong menu |
Mẹo bảo dưỡng: Định kỳ 6 tháng/lần, bạn nên kiểm tra lại gioăng làm kín và vệ sinh màn hình hiển thị. Không cần can thiệp vào phần cứng bên trong .
Lưu ý: Giá cả thị trường biến động theo nguyên liệu Inox, đây là mức giá tham khảo tại thời điểm hiện tại cho các dòng nhập khẩu (Đài Loan, Hàn Quốc) .
| Model / Kích thước | Loại tín hiệu | Mức giá tham khảo (VNĐ) | Ghi chú |
|---|---|---|---|
| DN15 - DN25 | Dạng xung / 4-20mA | 9.500.000 - 15.000.000 | Dành cho hộ tiêu thụ nhỏ, sấy nhỏ |
| DN40 - DN50 | Dạng xung / 4-20mA | 15.000.000 - 28.000.000 | Phổ biến nhất trong nhà máy |
| DN65 - DN80 | 4-20mA + RS485 | 28.000.000 - 45.000.000 | Có màn hình rời tùy chọn |
| DN100 - DN150 | 4-20mA + RS485 | 45.000.000 - 90.000.000 | Dự án lớn, báo giá theo đơn hàng |
| DN200 trở lên | Theo yêu cầu | Liên hệ | Không có sẵn, đặt hàng 2-4 tuần |
Để nhận báo giá tốt nhất cho dự án của quý khách, vui lòng liên hệ hotline Vankimphat hoặc [Yêu cầu báo giá]. Vankimphat có sẵn chiết khấu cao cho đơn hàng số lượng.
Với sự phát triển của Công ty TNHH Van Công Nghiệp Kim Phát, chúng tôi tự hào là đơn vị hàng đầu trong lĩnh vực phân phối thiết bị đo lường và van công nghiệp tại thị trường Việt Nam .
Khi mua hàng tại Vankimphat, quý khách nhận được:
Cam kết hàng chính hãng 100% - Có giấy tờ CO, CQ (Chứng nhận xuất xứ, chất lượng) đầy đủ, nguồn gốc rõ ràng từ Đài Loan, Hàn Quốc, Châu Âu .
Kho hàng lớn tại TP.HCM (Hóc Môn) sẵn sàng giao hàng ngay trong ngày cho các dòng DN15 đến DN150 .
Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm sẽ giúp bạn chọn đúng chủng loại (Vortex thường hay Vortex bù nhiệt), tránh lãng phí chi phí.
Bảo hành chính hãng lên đến 18 tháng - Hỗ trợ 24/7 cho các sự cố về đo đếm .
Đa dạng mã sản phẩm: Ngoài đồng hồ, Vankimphat còn cung cấp đầy đủ các phụ kiện đi kèm như: Bẫy hơi (Steam Trap), Van giảm áp, Van an toàn, Y lọc... giúp khách hàng mua trọn gói giải pháp cho đường ống hơi .
Đồng hồ đo lưu lượng hơi bão hòa Inox 304 không chỉ là một thiết bị "đo đếm" thông thường, mà là công cụ quản lý năng lượng chiến lược cho doanh nghiệp. Trong bối cảnh cạnh tranh khốc liệt, mỗi kg hơi tiết kiệm được cũng là lợi nhuận gia tăng.
Với việc lựa chọn Công nghệ Vortex (Xoáy), chất liệu Inox 304/316 và nhà cung cấp uy tín như Vankimphat, bạn đang đầu tư vào sự ổn định, chính xác và bền bỉ cho hệ thống sản xuất của mình.
Hãy liên hệ ngay với Vankimphat.com hôm nay để được tư vấn giải pháp đo lưu lượng hơi tối ưu nhất!
