Đồng hồ đo lưu lương nước nối ren
Thông số kỹ thuật Đồng hồ đo nước FG nối ren
Hãng sản xuất: FG
Thân: Gang
Kết nối: Ren
Mặt hiển thị: số trực tiếp 00001 m3
Đơn vị hiển thị nhỏ nhất : 1 m3
Đơn vị đo nhỏ nhất: 1/1000 lít
Áp lực làm việc: 0,3-16 bar
Nhiệt độ làm việc: 0- 30 độ C
Môi trường làm việc: nước sạch, nước sinh hoạt
Bảo hành: 12 tháng
Đồng hồ cơ đo lưu lượng nước nối ren (Mechanical threaded water flow meter) là thiết bị đo thể tích dòng chảy của nước sạch đi qua đường ống dưới tác động của áp lực. Thiết bị này hoạt động dựa trên nguyên lý cơ học thuần túy, không cần sử dụng nguồn điện bên ngoài. Giá trị lưu lượng được hiển thị trực tiếp qua mặt số cơ học (đồng hồ số hoặc kim) với đơn vị là mét khối (m³) hoặc lít .
Điểm đặc trưng nhất của dòng sản phẩm này chính là kết nối ren. Thay vì sử dụng mặt bích bắt bu lông như các loại công nghiệp cỡ lớn (DN50 trở lên), đồng hồ nối ren (còn gọi là rắc co) có hai đầu ren được thiết kế theo tiêu chuẩn quốc tế (thường là ren ngoài hoặc ren trong theo BS21, JIS, hoặc ISO).
Ưu điểm của kết nối ren: Việc lắp đặt vô cùng đơn giản, chỉ cần cuốn tanh hoặc băng keo non và sử dụng mỏ lết để vặn trực tiếp với đường ống (hoặc kết hợp với rắc co nếu cần chuyển đổi kích thước) .
Phạm vi kích thước: Thông thường, đồng hồ nối ren chỉ được sản xuất cho các cỡ ống nhỏ từ DN15 (½ inch) đến DN50 (2 inch) .
Trong khi đồng hồ điện tử siêu âm hay điện từ có độ chính xác cao, thì đồng hồ cơ vẫn chiếm ưu thế tuyệt đối ở các ứng dụng dân dụng và thương mại vừa và nhỏ vì:
Không phụ thuộc điện: Hoạt động ổn định ngay cả khi mất điện, không cần thay pin định kỳ phức tạp.
Chi phí đầu tư thấp: Giá thành chỉ bằng 1/3 hoặc 1/5 so với đồng hồ điện tử cùng cỡ .
Độ bền cơ học cao: Chịu được áp lực nước va (búa nước) tốt hơn, tuổi thọ lên đến 10-15 năm.
Dễ bảo trì: Cấu tạo đơn giản, việc sửa chữa hoặc thay thế linh kiện dễ dàng.
Công ty TNHH Van Công Nghiệp Kim Phát (VANKIMPHAT.COM) là đơn vị uy tín tại địa chỉ 52/3D Quốc lộ 1A, ấp Nam Lân, Xã Bà Điểm, Huyện Hóc Môn, TP. Hồ Chí Minh. Chúng tôi chuyên cung cấp dòng Đồng hồ đo lưu lượng nước nối ren FG và các thương hiệu liên kết khác đạt chuẩn xuất khẩu.
Dưới đây là thông số chuẩn của dòng sản phẩm Đồng hồ đo nước FG nối ren phi 21 (Cỡ DN15/ 20/ 21mm) hiện đang được bán chạy nhất tại Kim Phát :
| Thông số | Chi tiết |
|---|---|
| Hãng sản xuất | FG (Thương hiệu uy tín Châu Á) |
| Chất liệu thân | Gang dẻo (Ductile Iron) – Chịu lực cao, chống va đập |
| Kết nối | Ren ngoài (theo tiêu chuẩn) |
| Kiểu dáng | Dạng cơ, Đa tia (Multi-jet) – Giảm thiểu ảnh hưởng của tạp chất |
| Mặt hiển thị | Số lăn trực tiếp (Dry dial) – Khô ráo, không bị mờ hay ố do hơi nước |
| Đơn vị hiển thị | 0.00001 m³ đến 99999 m³ |
| Đơn vị đo nhỏ nhất | 1 lít (hiển thị chữ số màu đỏ) |
| Lưu lượng danh nghĩa (Qn) | 1.5 m³/h – 6 m³/h (Tùy phi DN15- DN40) |
| Áp lực làm việc | PN16 (Tối đa 16 bar – Tương đương chiều cao cột nước 160m) |
| Nhiệt độ làm việc | 0°C – 40°C (Nước lạnh sinh hoạt) |
| Môi trường | Nước sạch, nước sinh hoạt không chứa hóa chất ăn mòn |
| Xuất xứ | Malaysia / Trung Quốc (Quy trình kiểm soát chất lượng nghiêm ngặt) |
| Bảo hành | 12 tháng chính hãng |
Ngoài dòng FG phổ thông, VANKIMPHAT.COM còn cung cấp các sản phẩm đặc thù khác như:
Đồng hồ đo nước nóng nối ren: Sử dụng cho hệ thống lò hơi, năng lượng mặt trời, chịu nhiệt lên đến 150°C, chất liệu Inox hoặc gang đặc biệt .
Đồng hồ đo lưu lượng nước nối ren họng nhựa: Nhẹ, chống ăn mòn hóa chất.
Phụ kiện lắp đặt: Van khóa, rắc co, van một chiều đi kèm để đảm bảo bộ đo hoàn chỉnh.
Để hiểu rõ về độ bền và cách thức vận hành của thiết bị, chúng ta sẽ đi sâu vào "giải phẫu" một chiếc đồng hồ cơ nối ren.
Thân đồng hồ (Body): Được đúc bằng gang (đen hoặc sơn tĩnh điện Epoxy xanh chống gỉ). Đây là bộ phận chịu toàn bộ áp lực nước và kết nối với hệ thống đường ống dẫn .
Mũi đồng hồ/bộ chỉ thị (Register): Phần chụp bảo vệ mặt số, thường làm bằng kính cường lực hoặc nhựa PC trong suốt. Bộ phận này được cách ly tuyệt đối với nước (khô ráo) để tránh hiện tượng đọng sương hoặc rêu mốc bám vào mặt số .
Khi tháo mặt nạ của đồng hồ nước nối ren, bạn sẽ thấy 3 cụm chính :
Cụm đo (Chamber & Impeller - Buồng đo & Cánh quạt):
Cấu tạo từ nhựa kỹ thuật PPS hoặc nhựa chịu nhiệt, chống ma sát.
Nước đi vào buồng đo, phun trực tiếp vào cánh quạt (tuabin) theo hướng tiếp tuyến (đối với dòng đa tia) hoặc trực tiếp (đối với dòng đơn tia).
Cụm truyền động từ tính:
Gồm một cặp nam châm vĩnh cửu (một gắn trên trục cánh quạt bên trong buồng đo, một gắn trên bộ chỉ thị bên ngoài).
Khi nước chảy, cánh quạt quay, nam châm trong quay kéo theo nam châm ngoài quay, truyền chuyển động qua tường chắn mà không cần trục xuyên qua thân đồng hồ (giúp chống rò rỉ tuyệt đối).
Cụm hiển thị (Bánh răng & Bộ số):
Hệ thống bánh răng giảm tốc (giống như hộp số) để quy đổi hàng nghìn vòng quay của cánh quạt thành 1 vòng quay của kim hoặc nhảy số 1 m³ trên mặt đồng hồ .
Quá trình hoạt động của đồng hồ cơ đo lưu lượng nước nối ren diễn ra như sau:
Dòng nước đi vào đầu vào (Inlet) của đồng hồ.
Nước chảy qua buồng đo, tác động lực thủy động làm quay cánh quạt. Tốc độ quay của cánh quạt tỷ lệ thuận với vận tốc dòng chảy.
Bộ phận từ tính gắn trên trục cánh quạt sẽ truyền chuyển động quay qua vách ngăn ra bên ngoài mà không cần trục cơ khí xuyên qua thân (chính điều này giúp đồng hồ bền hơn, không bị rò nước qua trục).
Chuyển động quay từ nam châm bên ngoài được hệ thống bánh răng giảm tốc (Gear Train) chuyển đổi thành mô-men xoắn phù hợp.
Cuối cùng, các con số trên mặt hiển thị sẽ nhảy lên tương ứng, phản ánh chính xác thể tích tính bằng m3 đã đi qua đồng hồ .
Nhờ thiết kế gọn nhẹ, lắp đặt nhanh và giá thành hợp lý, đồng hồ cơ đo lưu lượng nước nối ren được ứng dụng vô cùng rộng rãi, đặc biệt thông qua hệ thống phân phối của VANKIMPHAT.COM.
Hóa đơn tiền nước: Là thiết bị chính để các công ty cấp nước tính hóa đơn hàng tháng cho hộ gia đình. Sử dụng đồng hồ nhỏ (DN15, DN20) .
Chung cư & tòa nhà văn phòng: Phân chia chi phí nước sinh hoạt cho từng hộ, từng tầng (sử dụng cỡ DN15-25).
Nhà trọ, khu nhà trọ: Chủ nhà lắp đặt đồng hồ cho từng phòng trọ để tránh thất thoát phí nước.
Xưởng sản xuất: Đo lượng nước cấp cho bồn vệ sinh, nhà máy thực phẩm, nước giải khát .
Hệ thống tưới tiêu nông nghiệp: Quản lý nước tưới cho trang trại, vườn cây ăn trái, sân golf.
Phòng cháy chữa cháy (PCCC): Lắp trên đường ống cấp nước cho hệ thống Sprinkler hoặc họng nước chữa cháy (mặc dù thường có tổn thất áp, cần tính toán kỹ).
Nước nóng: Tại VANKIMPHAT.COM, khách hàng có thể tìm thấy dòng đồng hồ đo nước nóng nối ren chuyên dụng cho hệ thống lò hơi, máy nước nóng trung tâm, chịu nhiệt trên 100°C .
Việc lựa chọn sai kích cỡ đồng hồ nước nối ren sẽ dẫn đến sai số lớn (nếu chọn to quá -> nước chảy yếu không quay cánh quạt; chọn nhỏ quá -> tổn thất áp lực lớn, cản trở dòng chảy). Dưới đây là hướng dẫn chi tiết từ VANKIMPHAT.COM:
| Cỡ Đồng hồ (DN) | Phi Ren (inch/mm) | Lưu lượng danh nghĩa (Qn - m3/h) | Ứng dụng khuyến nghị |
|---|---|---|---|
| DN15 | Phi 21 / 1/2" | 1.5 | 1-2 hộ gia đình nhỏ, phòng trọ, chậu rửa lớn |
| DN20 | Phi 27 / 3/4" | 2.5 - 4 | Hộ gia đình từ 3-5 người, căn hộ chung cư |
| DN25 | Phi 34 / 1" | 3.5 - 6 | Hộ gia đình có bồn bơm, văn phòng, nhà hàng |
| DN32 | Phi 42 / 1.2" | 6 - 10 | Khu nhà trọ nhỏ, tầng của tòa nhà |
| DN40 | Phi 49 / 1.5" | 10 - 15 | Khách sạn nhỏ, nhà máy quy mô vừa |
| DN50 | Phi 60 / 2" | 15 - 25 | Khu công nghiệp, cụm dân cư, biệt thự lớn |
Mẹo nhỏ: Nếu lưu lượng sử dụng dao động nhiều (ví dụ: giờ cao điểm 5m3/h nhưng giờ thấp điểm chỉ 0.1m3/h), bạn nên chọn đồng hồ có tỷ số R cao (tức khả năng đo dãi rộng) để tránh thất thoát.
Lưu ý: Giá đồng hồ cơ đo lưu lượng nước nối ren có thể thay đổi tùy theo thời điểm, thương hiệu (Zenner, FG, Pmax, Hansung, Asahi) và số lượng đặt hàng . Tuy nhiên, tại thị trường Việt Nam hiện nay, biểu giá mang tính chất tham khảo như sau:
| Kích thước | Mức giá tham khảo (VNĐ) | Xuất xứ phổ biến |
|---|---|---|
| DN15 (Phi 21) | 200.000 – 450.000 | Trung Quốc, Thái Lan, Malaysia |
| DN20 (Phi 27) | 250.000 – 550.000 | Đài Loan, Hàn Quốc |
| DN25 (Phi 34) | 350.000 – 700.000 | Châu Âu (Zenner), Hàn Quốc |
| DN32 (Phi 42) | 500.000 – 1.200.000 | Đa dạng thương hiệu |
| DN40 (Phi 49) | 700.000 – 1.800.000 | Công nghiệp nặng |
| DN50 (Phi 60) | 1.200.000 – 3.500.000+ | Dành cho doanh nghiệp |
Tại VANKIMPHAT.COM, chúng tôi cam kết:
Giá cạnh tranh nhất thị trường (Chiết khấu cao cho đại lý và dự án).
Hàng chính hãng 100%, nguyên đai nguyên kiện.
Hỗ trợ xuất VAT, CO, CQ đầy đủ .
Sai lầm trong lắp đặt đồng hồ nước nối ren chiếm đến 80% nguyên nhân khiến đồng hồ nhanh hỏng hoặc đo sai. VANKIMPHAT.COM khuyến nghị quy trình chuẩn:
Phải lắp trên đường ống nằm ngang, mặt số hướng lên trên để dễ quan sát.
Giữ khoảng cách ít nhất 10-15 đường kính ống ở phía trước đồng hồ (đoạn ống thẳng) để ổn định dòng chảy .
Vệ sinh đường ống: Xả nước qua đường ống trước khi gắn đồng hồ để cuốn trôi đất cát, vảy hàn (tránh kẹt cánh quạt).
Băng ren: Cuốn tanh hoặc băng keo non theo chiều siết ren.
Lực siết: Dùng mỏ lết, siết vừa phải, KHÔNG dùng kìm ống để tránh bẹp thân đồng hồ. Tuyệt đối không xoay thân đồng hồ bằng mỏ lết thông qua thân; hãy dùng 2 mỏ lết để giữ và siết .
Lắp van: Nên lắp van khóa trước và sau đồng hồ để tiện bảo trì.
Chống nóng: Không lắp ở nơi nhiệt độ > 50°C (trừ dòng nước nóng chuyên dụng) .
Chống áp lực va (Hammer): Đóng/mở van từ từ, đột ngột sẽ gây sốc áp lực phá hỏng cánh quạt.
Bảo vệ mùa đông/băng giá: Nếu nhiệt độ xuống dưới 0°C cần xả hết nước trong đồng hồ để tránh vỡ thân gang.
Với đồng hồ cơ đo lưu lượng nước nối ren, tuổi thọ trung bình rất cao (7-10 năm). Tuy nhiên, đôi khi sẽ phát sinh lỗi.
| Hiện tượng | Nguyên nhân | Cách xử lý |
|---|---|---|
| Đồng hồ dừng khi có nước chảy (không nhảy số) | Cánh quạt bị kẹt do rác hoặc biến dạng | Tháo mặt đồng hồ, vệ sinh buồng đo hoặc thay core đồng hồ (cụm đo) |
| Mặt số bị mờ, đọng hơi nước | Hỏng phớt làm kín mặt kính | Kiểm tra lại vòng đệm, siết chặt vít viền mặt kính |
| Sai số vượt quá ±2% | Mòn trục/bạc đạn đồng hồ do sử dụng lâu năm hoặc lưu tốc quá lớn | Cần thay đồng hồ mới hoặc gửi đơn vị kiểm định để calibrate lại |
| Kêu to, rung lắc khi chảy | Dòng chảy có lẫn khí (bọt khí) | Lắp van xả khí phía trước đồng hồ |
Mẹo bảo trì định kỳ: Mỗi 2 năm/lần, bạn nên tháo phần mặt số ra kiểm tra bánh răng, vệ sinh lưới lọc đầu vào (thường có sẵn ở cửa vào của thân đồng hồ) .
Không chỉ dừng lại ở thương hiệu FG, VANKIMPHAT.COM là địa chỉ đa thương hiệu, giúp khách hàng có nhiều tầng giá lựa chọn:
Phân khúc Kinh tế (Phổ thông):
Thương hiệu: FG, Pmax, T-Flow.
Đặc điểm: Giá tốt nhất, đáp ứng nhu cầu đo nước sinh hoạt cơ bản, được sản xuất tại Malaysia, Trung Quốc với dây chuyền hiện đại .
Chất liệu: Thân gang phổ thông, bảo hành 12 tháng.
Phân khúc Cao cấp (Châu Âu - Hàn Quốc):
Thương hiệu: Zenner (Đức), Hansung (Hàn Quốc), Asahi (Thái Lan).
Đặc điểm: Độ chính xác cao cấp C, chống từ trường tốt, cánh quạt thiết kế chống mài mòn, tuổi thọ vượt trội .
Ứng dụng: Khách sạn 5 sao, bệnh viện, nhà máy dược phẩm, xuất khẩu.
Đặc thù (Nước nóng / Công nghiệp):

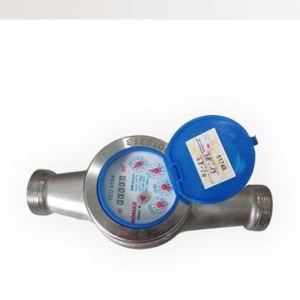

Chất liệu: Inox 304 (Chống rỉ sét tuyệt đối), thân đồng thau.
Thích hợp: Nước nóng lên đến 150°C, nước có tính ăn mòn nhẹ .
Khuyến nghị của chuyên gia Kim Phát:
Nếu là hộ gia đình: Nên chọn FG Brand (DN20 hoặc DN25) – Đủ dùng, bền, rẻ.
Nếu là Tòa nhà hoặc Khu công nghiệp: Nên chọn Zenner hoặc Hansung – Tính chính xác cao, chống thất thoát nước hiệu quả.
Giữa vô vàn đơn vị bán đồng hồ đo nước trên thị trường, Công ty TNHH Van Công Nghiệp Kim Phát là địa chỉ cam kết mang lại giá trị bền vững nhất.
Kim Phát hoạt động mạnh trong lĩnh vực van công nghiệp và thiết bị đo lường. Chúng tôi cung cấp đồng bộ hệ thống đường ống bao gồm: Van khóa, đồng hồ đo, van một chiều, khớp nối giãn nở cho các nhà thầu MEP lớn. Điều này đảm bảo bạn mua đúng sản phẩm, đúng đồng bộ hệ thống .
Hàng Chính Hãng 100%: Không bán hàng giả, hàng nhái, hàng kém chất lượng.
Giá Đại Lý cấp 1: Chúng tôi nhập khẩu trực tiếp, không qua trung gian, chiết khấu cao nhất thị trường.
Bảo hành toàn quốc: 12 tháng, 1 đổi 1 trong 7 ngày nếu lỗi nhà sản xuất.
Chứng từ đầy đủ: Cung cấp CO (Chứng nhận xuất xứ), CQ (Chứng nhận chất lượng) cho các công trình yêu cầu đấu thầu.
Hỗ trợ kỹ thuật: Đội ngũ kỹ sư sẵn sàng tư vấn lựa chọn lưu lượng, cỡ ống 24/7.
Thông tin liên hệ VANKIMPHAT.COM để nhận báo giá và tư vấn thiết bị phù hợp nhất:
Hotline: 0978.671.212 – 0939.621.313
Email: saleskimphat79@gmail.com
Địa chỉ kho HCM: 52/3D Quốc lộ 1A, ấp Nam Lân, Xã Bà Điểm, Huyện Hóc Môn, TP. Hồ Chí Minh .
Website: VANKIMPHAT.COM
Đồng hồ cơ đo lưu lượng nước nối ren vẫn là "xương sống" của ngành cấp thoát nước và quản lý tòa nhà trong thập kỷ tới nhờ sự đơn giản, bền bỉ và hiệu quả kinh tế. Tại VANKIMPHAT.COM, khách hàng không chỉ được mua sản phẩm mà còn được nhận giải pháp toàn diện: từ tư vấn kỹ thuật, lựa chọn thương hiệu (FG, Zenner, Hansung) đến hỗ trợ lắp đặt và bảo hành dài lâu.
Hãy liên hệ ngay hôm nay để sở hữu những sản phẩm đồng hồ nước nối ren chính hãng với giá tốt nhất, đảm bảo mọi lưu lượng nước đều được kiểm soát chặt chẽ, minh bạch và tiết kiệm.
